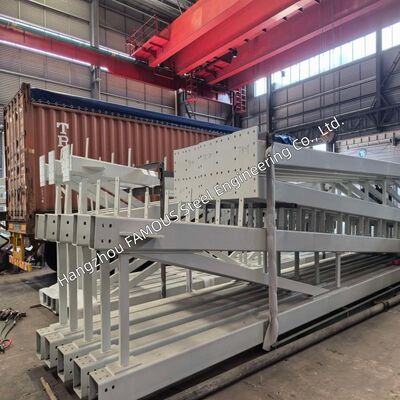

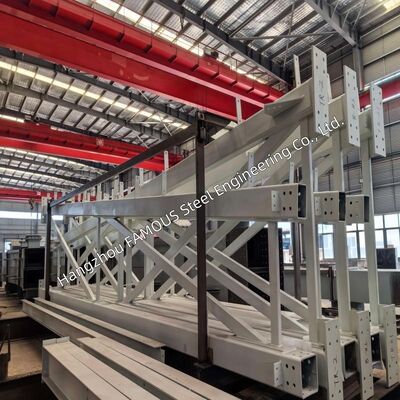

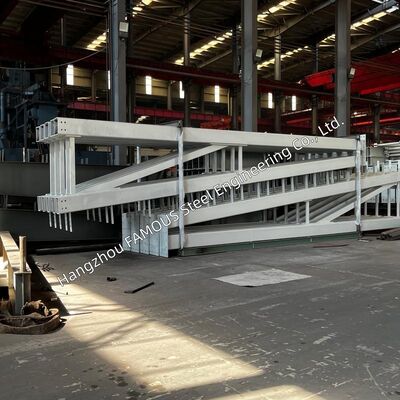

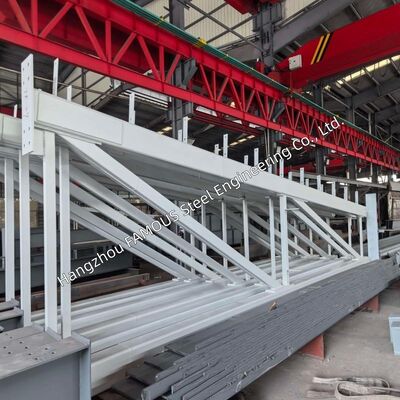

AISC 360 zertifizierter vorgefertigter Kastenprofil-Portalrahmen-Sparren für industrielle Stahlwerkstatt

  • AISC 360 Certified Prefab Box Section Portal Frame Rafter for Industrial Steel Workshop
  • AISC 360 Certified Prefab Box Section Portal Frame Rafter for Industrial Steel Workshop
  • AISC 360 Certified Prefab Box Section Portal Frame Rafter for Industrial Steel Workshop
  • AISC 360 Certified Prefab Box Section Portal Frame Rafter for Industrial Steel Workshop
Herkunftsort China
Markenname FASEC
Zertifizierung ISO 9001; EN 1090; CE
Modellnummer Stahlbinder
Min Bestellmenge 100 MT
Preis USD 1,000-1,500/MT
Verpackung Informationen Seefracht (Container/Massengutschiff)
Lieferzeit 10-30 Tage
Zahlungsbedingungen L/C, D/A, D/P, T/T
Versorgungsmaterial-Fähigkeit 2.000 – 5.000 MT/Monat
Produktdetails
Anwendung Schwere Industriegebäude, Portalrahmen-Dachbalken Designstandard ANSI/AISC 360 (LRFD und ASD)
Abschnittstyp Geschweißter, geschlossener Kastenabschnitt Schweißstandard AWS D1.1
NDT UT für Stumpfschweißnähte mit vollständiger Durchdringung; MT für Kehlnähte Anpassung Maßgeschneidert nach Kundenwunsch
Hinterlass eine Nachricht
Produkt-Beschreibung
Diese AISC 360 zertifizierte Kastenprofil-Portalrahmen-Sparren ist eine hochfeste, vorgefertigte Stahlkomponente, die für den schweren Industriebau entwickelt wurde. Als zentraler Dachbinder von Portalrahmensystemen bildet er zusammen mit Stahlstützen einen integrierten stabilen Rahmen, um große Spannweitenlasten, schwere Kranklasten und dynamische Kräfte aufzunehmen.
Hergestellt als geschweißte geschlossene Kastenprofile, zeichnet sich der Sparren durch hervorragende Steifigkeit, strukturelle Stabilität und langfristige Haltbarkeit aus. Alle Design-, Fertigungs- und Inspektionsaktivitäten folgen strengstens ANSI/AISC 360, und unterstützen sowohl LRFD- als auch ASD-Designphilosophien. Er fungiert als qualifizierte zertifizierte strukturelle Lösung für nordamerikanische und globale industrielle Stahlprojekte.


Einhaltung des AISC 360-Standards​


AISC 360 ist der international anerkannte Benchmark-Standard für die Konstruktion von Stahlgebäuden. Unsere Kasten-Sparren erfüllen vollständig die Kernanforderungen, die in ANSI/AISC 360 festgelegt sind:
  • Konstruktionsarbeiten entsprechen den in Kapitel B definierten LRFD- und ASD-Designkriterien.
  • Die Biegekapazität und die Gesamtstabilität von Kastenprofilen werden gemäß den Bestimmungen von Kapitel F berechnet.
  • Fertigungs-, Oberflächenbehandlungs- und Montagepraktiken entsprechen den Spezifikationen von Kapitel M.
  • Umfassendes QA/QC-Management und NDT-Prüfungen werden gemäß Kapitel N durchgeführt.
  • Rohmaterialien entsprechen den von AISC 360 zugelassenen Materialstandards ASTM A572 Gr.50 oder A992.
Die Einhaltung von AISC 360 vereinfacht die Projektgenehmigung in Nordamerika und anderen internationalen Märkten und bietet Kunden garantierte Qualität und standardisierte technische Dokumentation.


Vorteile von Kastenprofilen gegenüber offenen H/I-Trägern​​


Merkmal Kastenprofil-Sparren Offenes Profil (H/I-Träger)
Torsionssteifigkeit Überlegen, widersteht effektiv Verdrehungsverformungen Begrenzt, anfällig für seitliche Torsionsknicke
Biegesteifigkeit Hohe Steifigkeit auf zwei Achsen mit gleichmäßiger Spannungsverteilung Effektive Steifigkeit nur entlang einer Achse; zusätzliche Abstützung erforderlich
Unterstützung von Kranklasten Perfekt geeignet für Anlagen mit schweren dynamischen Kranklasten über Kopf Erfordert Verstärkung und zusätzliche seitliche Abstützung
Seitliche Stabilität Selbststabilisierende Struktur, weniger Zwischenstützen erforderlich Verlässt sich stark auf unabhängige seitliche Abstützungssysteme
Anwendbare Szenarien Schwerindustrielle Gebäude mit großen Spannweiten und hohen Lasten Leichte und mittelschwere Bauprojekte

Geschlossene Kastenträger erreichen eine höhere integrale Steifigkeit unter exzentrischen und dynamischen Lasten, und ihre Auslegungsmethodik ist klar in den Biegebestimmungen von AISC 360 abgedeckt. Das geschlossene Profil senkt auch Korrosionsrisiken, da die Innenflächen vor Umwelteinflüssen geschützt bleiben.


Konstruktionsstandards & Ingenieurspezifikationen​​


Alle Kastenprofil-Sparren sind so konstruiert, dass sie ANSI/AISC 360 und zugehörige unterstützende Standards erfüllen:
  • ANSI/AISC 360: Primärspezifikation für die Konstruktion von Stahlgebäuden
  • AISC 341: Ergänzende seismische Bestimmungen für Stahlkonstruktionen in seismischen Zonen
  • ASTM A572 / A992: Materialspezifikationen für Baustahlplatten und -profile
  • AWS D1.1: Code für strukturelles Schweißen und Schweißerqualifizierung
Wir verwenden sowohl LRFD- als auch ASD-Designmethoden, um verschiedene Projektcodes zu erfüllen. Die Berechnungen berücksichtigen Eigenlast, Verkehrslast, Windlast, Schneelast, seismische Last und Kranklast (Brückenkräne bis 50t+, Hängekräne bis 10t).

Das Hauptmaterial ist ASTM A572 Gr.50 (entspricht Q355B), mit ASTM A992 als Alternative verfügbar. Strukturelle Modellierung und Analyse werden mit SAP2000, Tekla Structures und RISA-3D durchgeführt, Software, die für AISC 360-basierte Designs validiert ist. Die vertikale Durchbiegung wird gemäß den Gebrauchstauglichkeitsgrenzen von AISC 360 kontrolliert.


Präzisionsfertigungsprozess (AISC 360 Standard)​​


Alle Kasten-Sparren werden in unserer ISO 9001-zertifizierten Werkstatt nach den Anforderungen von AISC 360 gefertigt:
  • Materialkontrolle: Zertifizierter Stahl mit vollständigen Mill Test Reports zur Erfüllung der ASTM-Standards.
  • Präzisionsbearbeitung: CNC-Schneiden, Plattenfasen und Vorrichtungsbau zur Sicherstellung der Maßgenauigkeit.
  • Professionelles Schweißen: SAW für Längsnähte und GMAW für Anbauteile; alle Schweißer verfügen über eine AWS-Zertifizierung.
  • Strenge NDT-Prüfung: Ultraschallprüfung für voll durchgeschweißte Stumpfnähte und Magnetpulverprüfung für Kehlnähte.
  • Maßkalibrierung: Lasermessung zur Einhaltung aller Maße innerhalb der AISC-Fertigungstoleranzen.
  • Oberflächenbehandlung: Sandstrahlen bis SA 2.5 Standard vor der Beschichtungsanwendung.


Vorteile der Vorfertigung & Montage​​


  • Konstante Qualität: Vollständig in Fabrikumgebungen vorgefertigt, wodurch Qualitätsrisiken im Zusammenhang mit Schweißarbeiten vor Ort eliminiert werden.
  • Schnelle Montage: Verschraubte Verbindungen reduzieren die Montagezeit vor Ort um bis zu 50%.
  • Verkürzte Projektlaufzeit: Stahlfertigung und Fundamentbau können gleichzeitig erfolgen.
  • Bequeme Logistik: Vorhandene Anschlagösen und Transportrahmen vereinfachen den See-, Straßen- und Schienenverkehr.
  • Einfache Montage: Endplatten-Schraubverbindungen ermöglichen eine schnelle Ausrichtung und Montage mit Standard-Drehmomentschlüsseln.
  • Vollständige Montageunterlagen: Montagezeichnungen und Montageabläufe gemäß AISC 360 Kapitel M.


Qualitätssicherung & Vollständige Dokumentation​​


Wir liefern vollständige technische Unterlagen zur Nachweisung der AISC 360-Konformität für die Projektgenehmigung:
  • Strukturelle Berechnungsberichte, die vollständig mit den Kapiteln B–F von ANSI/AISC 360 übereinstimmen.
  • Vollständige Mill Test Reports zur Überprüfung der Leistung des Stahlmaterials.
  • Standardisierte WPS/PQR-Dokumente für alle Schweißnahttypen.
  • NDT-Prüfprotokolle und Laser-Maßprüfberichte.
  • Unterstützung für die von SGS, Bureau Veritas, TÜV oder vom Kunden benannten Institutionen organisierte Fremdinspektion.
  • Verfügbare Zertifizierungen: ISO 9001, EN1090, CE und andere projektspezifische Zertifikate.


Schlussfolgerung​​


Der AISC 360 zertifizierte vorgefertigte Kastenprofil-Portalrahmen-Sparren liefert hohe strukturelle Festigkeit, hervorragende Torsionssteifigkeit und nachgewiesene Qualität für anspruchsvolle Schwerlast-Industriegebäude. Durch die Kombination der mechanischen Vorteile von geschlossenen Kastenprofilen, präziser Fabrikfertigung und vollständiger AISC 360-Konformität bietet diese Lösung:
  • Weltweit anerkannte Zertifizierung zur Unterstützung von LRFD- & ASD-Designs
  • Hohe Tragfähigkeit für schwere Brückenkräne und große Dachaufbauten
  • Hervorragende Torsionssteifigkeit zur Handhabung dynamischer und exzentrischer Lasten
  • Beschleunigte Bauarbeiten ohne Schweißarbeiten vor Ort
  • Lange Lebensdauer von über 50 Jahren mit natürlichen Korrosionsschutzvorteilen
  • Vollständige technische Dokumentation für die lokale behördliche Genehmigung
Teilen Sie Ihre Projektparameter, einschließlich Spannweite, Krankapazität, Gebäudeabmessungen und seismische Anforderungen, mit unserem Ingenieurteam. Wir können AISC 360-konforme strukturelle Designs, detaillierte Werkstattzeichnungen, Angebote und Baupläne innerhalb von 48 Stunden liefern.

Zertifiziert nach AISC 360, gebaut für Zuverlässigkeit – Ihre Lösung für Stahlwerkstätten beginnt hier.
