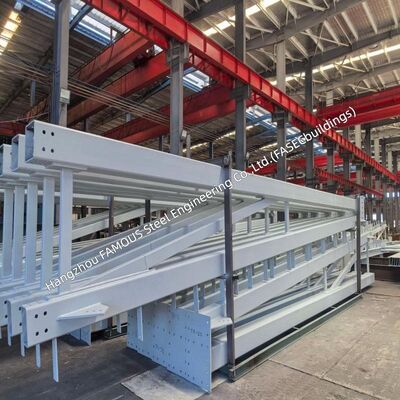

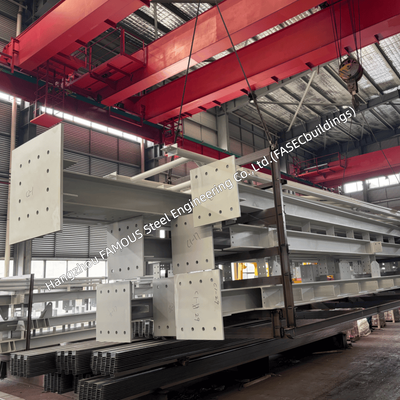

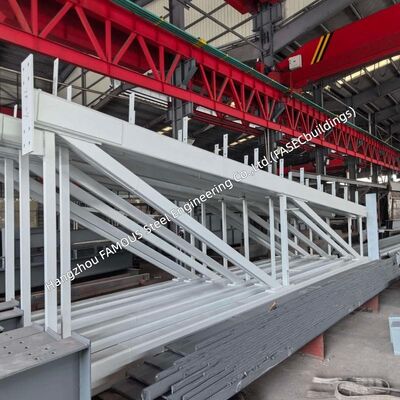

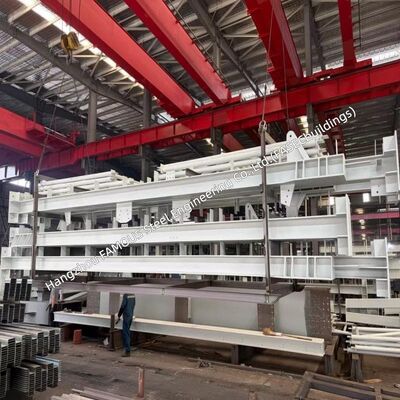

AS 4100 Vorgefertigte Box-Section Portal Frame Rafter für australische Industriewerkstatt
| Herkunftsort | China |
|---|---|
| Markenname | FASEC |
| Zertifizierung | AS 4100 Compliant Design; AS/NZS 3678 / AS 1163 Material Compliant |
| Modellnummer | Stahlbinder |
| Min Bestellmenge | 100 MT |
| Preis | USD 1,000-1,500/MT |
| Verpackung Informationen | Seefracht (Container/Massengutschiff) |
| Lieferzeit | 10-30 Tage |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T |
| Versorgungsmaterial-Fähigkeit | 2.000 – 5.000 MT/Monat |
Produktdetails
| Anwendung | Australische Industriewerkstätten, große lichte Spannweiten, schwere Kranlasten | Designstandard | AS 4100 (2020) – Grenzzustandsentwurf (ULS + SLS) |
|---|---|---|---|
| Design Method | Elastische Analyse 1. und 2. Ordnung; Querschnittstragfähigkeit, Bauteilknickung und kombinierte Las | Abschnittstyp | Geschweißter, geschlossener rechteckiger Kastenabschnitt |
| Stahlsorte | Güteklasse 300 / Güteklasse 350 nach AS/NZS 3678 (Platte) / AS 1163 | Schweißstandard | AS/NZS 1554.1; SÄGE für Hauptlängsschweißnähte; GMAW/FCAW für Anbaugeräte; WPS/PQR-qualifiziert |
| Verbindung | Hochfester Schraubbaustellenanschluss; kein Feldschweißen | Anpassung | Angepasst an die Projektanforderungen |
Produkt-Beschreibung
Der AS 4100 Vorgefertigte Kastenprofil-Portalrahmen-Sparren ist ein zertifizierter tragender Träger, der für australische Industriehallen entwickelt wurde, die große freie Spannweiten und schwere Überkopfkräne erfordern. Entworfen gemäß AS 4100 unter Anwendung der Bemessung nach Grenzzuständen, bietet das geschweißte geschlossene Kastenprofil eine überlegene Biegekapazität und Torsionsstabilität im Vergleich zu herkömmlichen offenen H/I-Trägern. Alle Komponenten werden vollständig außerhalb des Werks vorgefertigt und mit Schraubverbindungen versehen, was eine schnelle Montage ermöglicht und die lokalen Bauvorschriften in ganz Australien erfüllt.
Konstruktions- & Leistungs-Highlights
Volle AS 4100-Konformität: Bemessung nach Grenzzuständen (ULS + SLS), elastische Strukturanalyse, Überprüfung der Knickung von Bauteilen, Schweißarbeiten gemäß AS/NZS 1554.1- Einzigartige Vorteile des Kastenprofils: Das geschlossene Profil widersteht effektiv Verdrehungskräften und ist perfekt für exzentrische Kranlasten geeignet; eine ausgezeichnete biaxiale Steifigkeit reduziert den Bedarf an seitlichen Abstützungen und ist für Brückenkräne bis zu 50t+ geeignet
- Langzeit-Haltbarkeit: Die umschlossenen Innenflächen minimieren Korrosionsrisiken; garantierte 50+ Jahre Lebensdauer bei ordnungsgemäßer Wartung
Technische Spezifikationen
| Parameter | Spezifikation |
|---|---|
| Bemessungsstandard & Methode | AS 4100 (2020) – Bemessung nach Grenzzuständen (ULS-Festigkeit + SLS-Durchbiegung); elastische Analyse 1. und 2. Ordnung; Überprüfung der Profilkapazität, der Knickung von Bauteilen und der kombinierten Lastwirkungen gemäß AS 4100-Klauseln |
| Profil & Abmessungen | Geschweißtes geschlossenes rechteckiges Kastenprofil; Höhe: 600mm–2.500mm; Flanschdicke: 12mm–50mm; Stegdicke: 8mm–30mm, vollständig angepasst an Spannweite und Lastbedingungen |
| Spannweite & Stahlgüte | Einfachspannweite: 20m – 50m+, Mehrfachspannweiten-Layout verfügbar; Stahlgüte 300 / 350 gemäß AS/NZS 3678 (Blech) / AS 1163; Streckgrenze variiert je nach Blechdicke |
| Schweißen & Verbindung | Hergestellt nach AS/NZS 1554.1; SAW für Längsnähte, GMAW/FCAW für Anbauteile; alle WPS/PQR qualifiziert. Hochfeste Schraubverbindung vor Ort, keine Schweißarbeiten vor Ort und geringere Witterungseinflüsse |
| Kranleistung & Oberflächenbehandlung | Kompatibel mit Brückenkranen bis zu 50 Tonnen; Schutzoptionen: Zweischicht-Epoxidlack / feuerverzinkt / Verwitterungsstahl. Abgedichtete Innenflächen senken die laufenden Wartungskosten |
| Lebensdauer & Dokumente | 50+ Jahre Lebensdauer. Vollständiges Konformitätspaket: Bemessungsberechnungsberichte, MTRs, WPS/PQR, NDT-Aufzeichnungen (UT für Vollnahtschweißungen, MT für Kehlnähte), Beschichtungsberichte und as-built Zeichnungen |
Fertigung & Qualitätssicherung
Rohmaterial: Zertifizierte Stahlbleche der Güte 300/350 mit vollständigen Materialprüfberichten- NDT-Prüfung: Ultraschallprüfung (UT) für Stumpfnähte mit voller Durchdringung; Magnetpulverprüfung (MT) für Kehlnähte
- Wölbung Behandlung: Vorgegebene Wölbung zur Kompensation der Eigengewichtsdurchbiegung
- Oberflächenvorbereitung: Strahlreinigung gemäß AS 1627.4 vor der Epoxidbeschichtung oder Verzinkung
- Prüfung durch Dritte: Unabhängige Inspektion verfügbar über SGS, Bureau Veritas oder vom Kunden benannte Sachverständige
Installationsvorteile
Vorgefertigte Einheiten werden mit vorgesehenen Anschlagösen geliefert, bereit für direktes Heben und Aufstellen- Alle Verbindungen sind Schraubverbindungen: keine Schweißarbeiten vor Ort, Bauarbeiten weniger wetterabhängig
- Parallele Bauausführung: Stahlfertigung erfolgt gleichzeitig mit den Fundamentamentalarbeiten, wodurch die Projektzeit um bis zu 40 % verkürzt wird
- Reduzierte Baustellenaktivitäten, ideal für beengte Standorte oder Anlagen, die während des Baus in Betrieb bleiben
Schlussfolgerung
Der AS 4100 Vorgefertigte Kastenprofil-Portalrahmen-Sparren liefert zertifizierte strukturelle Leistung, schnelle Montage und zuverlässige Haltbarkeit für australische Industriehallen. Vollständig konform mit dem wichtigsten australischen Standard für Stahlbau, ermöglicht er die Aufnahme von schweren Kranlasten und die Erfüllung von Anforderungen an lange freie Spannweiten für intensive industrielle Betriebe, mit umfassender technischer Dokumentation zur Unterstützung der lokalen Baugenehmigung.
Teilen Sie Ihre Projektdaten, einschließlich Spannweite, Krankapazität und Layoutanforderungen. Unser Team liefert Ihnen AS 4100-konforme Bemessung, Werkstattzeichnungen und ein formelles Angebot innerhalb von 48 Stunden. Zertifiziert nach australischen Standards — Ihre Lösung für die Tragwerksplanung von Industriehallen beginnt hier.
