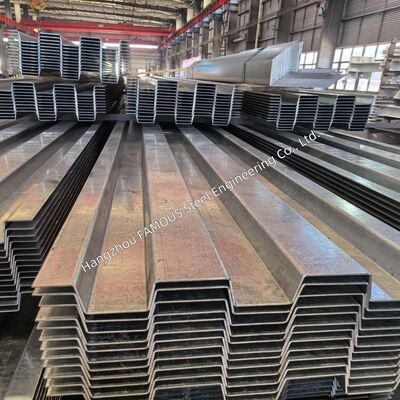

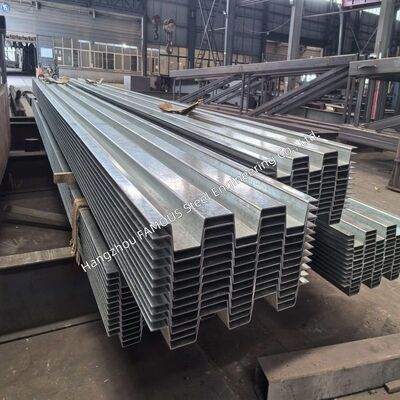

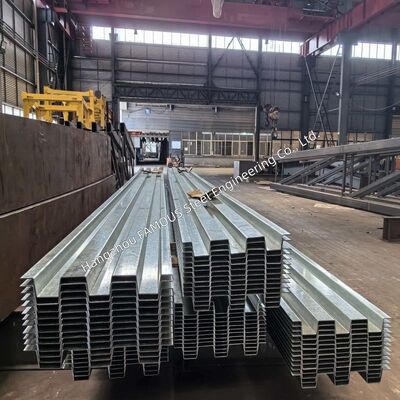

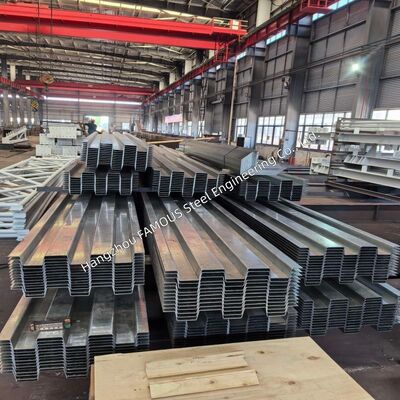

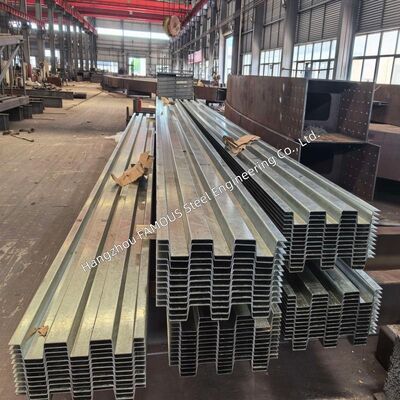

4 mm S350 Heißverzinkte Verbundstahlbrücke für die permanente Schalung von Autobahnen

Herkunftsort China
Markenname FASEC
Zertifizierung ISO 9001; CE; AS/NZS 1397; ASTM A653; MTCs
Modellnummer Stahlbrückendeckformen
Min Bestellmenge 1000 m
Preis USD 12-20/SQM
Verpackung Informationen Seefracht (Container/Massengutschiff)
Lieferzeit 10-30 Tage
Zahlungsbedingungen L/C, D/A, D/P, T/T
Versorgungsmaterial-Fähigkeit 2.000 – 5.000 MT/Monat
Produktdetails
Produktname Feuerverzinkter Brückenbelag aus Verbundstahl Anwendung Autobahnbrücken, Kastenträgerbrücken, städtische Überführungen, Brückenverbreiterungen, Küstenbrücke
Kernfunktion Schwere verlorene Schalung, tragendes Bauteil Anpassung Maßgeschneidert nach Kundenwunsch
Hinterlass eine Nachricht
Produkt-Beschreibung
ist ein Hochleistungs-Verbleibeschalungssystem, das speziell für den Bau von Fahrbahndecken von Autobahnbrücken entwickelt wurde. Hergestellt aus S350-Stahl und präzise auf 4 mm Dicke geformt, erfüllt die Diele zwei Funktionen: Sie trägt Frischbeton, Bewehrung und Baulasten während des Gießens; nach dem Aushärten des Betons bildet sie eine integrierte Verbundstruktur, die Verkehrsbelastungen mit der Fahrbahnplatte teilt. Die feuerverzinkte Schicht bietet zuverlässige Korrosionsschutzfähigkeit und passt sich an raue Arbeitsumgebungen mit Tausalz und Küstensalzgischt an. Sie ist eine ideale Wahl für Infrastrukturprojekte, die hohe Baugeschwindigkeit, Arbeitssicherheit, strukturelle Haltbarkeit und wirtschaftliche Vorteile anstreben.Hochfester S350-Stahl – Zuverlässige strukturelle Grundlage​ Die Diele wird aus S350-Strukturstahl kaltgeformt mit einer Mindeststreckgrenze von 350 MPa und einer Zugfestigkeit im Bereich von 510–650 MPa. Das hochwertige Material hält schweren Baulasten stand, einschließlich Stahlbewehrung, plastischem Beton und einer Verkehrslast von 2,4 kN/m² bei begrenzter Durchbiegung. Der Stahl weist eine günstige Duktilität (Dehnung ≥20 %) und eine Tieftemperatur-Schlagzähigkeit von ≥34 J bei -20 °C auf, was spröde Brüche unter dynamischen Lasten verhindert und eine stabile Leistung in kalten Regionen gewährleistet. Dank seines hohen Verhältnis von Festigkeit zu Gewicht können Planer dünnere Querschnitte verwenden, ohne die Tragfähigkeit zu verringern, was den Materialverbrauch und die Gesamt-Eigengewicht der Brücke reduziert.Präzise 4 mm Dicke – Ausgewogene Steifigkeit & Konstruierbarkeit​


​: Formgebung von Fahrbahnen in oder über Kastenbalken


Darüber hinaus behält die 4-mm-Platte eine gute Bearbeitbarkeit und Schweißbarkeit bei. Paneele können mit Standard-Baumaschinen gehoben und positioniert werden, was den Verlegefortschritt vor Ort effektiv beschleunigt.Feuerverzinkte Beschichtung – Langlebiger Korrosionsschutz​

​


Alle Paneele sind nach ASTM A653/A653M feuerverzinkt, Beschichtungsgüte G165 (Z600) mit einem Mindestbeschichtungsgewicht von 600 g/m² auf beiden Seiten. Die Zinkbeschichtung wirkt als Opferanode und schützt den Grundstahl vor Feuchtigkeit, Chlorsalzen und industriellen Schadstoffen. : Formgebung von Fahrbahnen in oder über Kastenbalken: Formgebung von Fahrbahnen in oder über Kastenbalken


​

​


Ein wesentlicher technischer Vorteil der Dielen ist die zuverlässige Verbundwirkung mit ausgehärteten Betonfahrbahnen. Profilierte Prägungen auf den Paneelen bilden eine mechanische Verzahnung mit dem Beton, um horizontale Schubkräfte an der Grenzfläche zu übertragen. : Formgebung von Fahrbahnen in oder über Kastenbalken: Formgebung von Fahrbahnen in oder über Kastenbalken


​​ Als Verbleibeschalung ersetzt sie vollständig wiederverwendbare Holz- oder Stahlschalungen, die Installation, Entfernung und Entsorgung erfordern. Paneele werden nach Projektmaßen vorgefertigt und mit Positionierungsmarkierungen geliefert.

Nach der Befestigung auf den tragenden Trägern bildet die Diele sofort eine sichere Arbeitsplattform für die Bewehrungslegung und Betonage. Schalungsentfernungsverfahren entfallen vollständig, was die Bauzyklen verkürzt, die Arbeitskosten senkt und die Sicherheitsrisiken durch Montage und Demontage von Schalungen in der Höhe eliminiert.


Einhaltung von Designstandards: Formgebung von Fahrbahnen in oder über Kastenbalken: Formgebung von Fahrbahnen in oder über Kastenbalken


Die Dielen sind nach gängigen internationalen Spezifikationen konzipiert und geprüft:

ASTM A653/A653M


: Spezifikation für feuerverzinktes Stahlblech: Formgebung von Fahrbahnen in oder über Kastenbalken: Formgebung von Fahrbahnen in oder über Kastenbalken


AISI S100

: Standard für kaltgeformte Stahlkonstruktionen


Eurocode 4: Formgebung von Fahrbahnen in oder über Kastenbalken: Formgebung von Fahrbahnen in oder über Kastenbalken


Optimierte Installationsleistung für schnellen Bau
  • ​​
  • Das gesamte Deckensystem ist für eine effiziente Verlegung konzipiert. Die Paneele sind leicht für den Transport, bleiben aber steif gegen Transportschäden. Überlappende Kanten ermöglichen eine kontinuierliche Kraftübertragung und vermeiden effektiv Betonaustritt während des Gießens. Die Paneele können an tragenden Trägern angeheftet oder mit selbstbohrenden Schrauben ohne komplexe Schraubverbindungen befestigt werden. Auf Wunsch sind kundenspezifische vorgestanzte Löcher und Positionierungsmarkierungen erhältlich, um die Ausrichtung zu beschleunigen. Komplette Deckspannweiten können in kurzer Zeit für die Bewehrungslegung vorbereitet werden, was sich sehr gut für Autobahnprojekte mit engen Zeitplänen eignet.
  • Offensichtliche Vorteile bei den Lebenszykluskosten​
  • ​ Obwohl die anfänglichen Anschaffungskosten höher sind als bei Einwegschalungen, sind die gesamten Lebenszykluskosten erheblich reduziert:
• Einsparungen bei Miete, Kauf und Entsorgung von Schalungen


• Reduzierung des Arbeitsaufwands für Montage und Demontage: Formgebung von Fahrbahnen in oder über Kastenbalken: Formgebung von Fahrbahnen in oder über Kastenbalken


• Verlängerung der Gesamtlebensdauer der Brückenstruktur

Praktische Projektdaten zeigen, dass permanente Verbundstahlschalungen die umfassenden Baukosten für Decken um 15–25 % senken und die Bauzeit im Vergleich zu traditionellen abnehmbaren Schalungen um 20–30 % verkürzen können.


Verbesserte Sicherheit auf der Baustelle: Formgebung von Fahrbahnen in oder über Kastenbalken: Formgebung von Fahrbahnen in oder über Kastenbalken


Die Oberfläche der Diele bildet nach der Installation sofort eine feste, rutschfeste Arbeitsplattform, die das Risiko von Stürzen und herabfallenden Gegenständen auch bei Nässe reduziert. Ohne Schalungsentfernung vermeiden Arbeiter Gefahren in großer Höhe beim Entfernen schwerer temporärer Stützen.
  • Die sofortige Tragfähigkeit ermöglicht den sequenziellen Einbau von Bewehrung und Beton, verkürzt die Dauer risikoreicher Arbeiten und hilft Bauunternehmern, Unfallraten und Versicherungskosten zu senken.
  • Umweltfreundliche nachhaltige Bauoption
  • ​
  • Die Stahlplatte ist nach Ablauf ihrer Lebensdauer zu 100 % recycelbar, und die verzinkte Beschichtung enthält keine schädlichen VOC-Substanzen. Die Verwendung von permanenten Schalungen vermeidet massive Abfälle aus entsorgten Holzschalungen und reduziert den Deponiedruck.
  • Das hohe Verhältnis von Festigkeit zu Gewicht von S350-Stahl reduziert den gesamten Stahlverbrauch und senkt die bei der Produktion und dem Transport entstehenden CO2-Emissionen. Beschleunigte Bauarbeiten reduzieren auch die Abgase von Geräten und die Störung der umliegenden Anwohner, was die LEED-Bewertung und die Entwicklung nachhaltiger Infrastruktur unterstützt.
Strenge Qualitätskontrolle & Prüfstandards


Wir implementieren eine vollständige Prozessqualitätskontrolle, unterstützt durch die ISO 9001-Zertifizierung. Rohe Stahlcoils werden von zertifizierten Herstellern mit vollständigen Rückverfolgbarkeitsdokumenten bezogen. : Formgebung von Fahrbahnen in oder über Kastenbalken: Formgebung von Fahrbahnen in oder über Kastenbalken


Autobahnbrücken

: Stahl- und Betonbalken-Autobahnüberführungsstrukturen


Kastenbrücken: Formgebung von Fahrbahnen in oder über Kastenbalken


Stadtautobahnen & Überführungen: Schneller Deckenbau für HochstraßenBrücken verbreiterung & Sanierung

: Deckenverstärkung und Erneuerungsprojekte


Fußgängerbrücken


: Langlebige Decke für mittel- und leichten VerkehrsflussIndustrielle Zufahrtsbrücken: Schwerlastverkehr in Hafen- und Bergbaugebieten

Küstenbrücken


: Verzinkter Schutz gegen Salzwassereinwirkung


  • Warum unsere 4mm S350 feuerverzinkte Verbundstahlbrückendielen wählen?Merkmal
  • VorteilS350 Stahl, 350 MPa Streckgrenze
  • Höhere Tragfähigkeit, leichtere Strukturquerschnitte4 mm Plattendicke
  • Überlegene Steifigkeit, längere freie Bau-SpannweitenG165 Feuerverzinkte Beschichtung
  • Über 50 Jahre Korrosionsschutz, minimale WartungVollständige Stahl-Beton-Verbundwirkung
  • Verbessert die Fahrbahnsteifigkeit und die GesamtstrukturleistungPermanente Verbleibeschalung
  • Entfall der Schalungsentfernung für schnelleren und sichereren BauKonform mit ASTM & Eurocode


Weltweit anerkannte Standards für Ingenieurzulassung


Vorgefertigte Paneele mit Markierungen Vereinfacht die Verlegung und verkürzt die Feldinstallationszeit
Recycelbares umweltfreundliches Material Erfüllt die Anforderungen des nachhaltigen grünen Bauens
Fazit – Ideale Dielenlösung für moderne Autobahninfrastruktur 4mm S350 feuerverzinkte Verbundstahlbrückendielen
ist ein integriertes Deckenkonstruktionssystem, das hohe Festigkeit, Steifigkeit und Korrosionsschutzfähigkeit vereint. Durch die Kombination von hochfestem S350-Stahl, optimierter 4-mm-Dicke und dauerhaftem verzinktem Schutz liefert es eine herausragende Verbundstrukturleistung als permanente Schalung für Autobahnbrücken. Es überwindet die Einschränkungen traditioneller temporärer Schalungen, beschleunigt den Baufortschritt, kontrolliert die Projektgesamtkosten und garantiert jahrzehntelangen wartungsarmen Betrieb.
Möchten Sie die Effizienz Ihres Autobahnbrückenprojekts steigern? Unser Ingenieurteam bietet professionelle Unterstützung bei der Spannweitenplanung, kundenspezifische Panel-Layouts und Logistikplanung, die Ihren Meilensteinen entsprechen. Wir bieten wettbewerbsfähige Angebote, seetüchtige Verpackung und stabile pünktliche Lieferung.
Wählen Sie Innovation. Wählen Sie Langlebigkeit. Wählen Sie 4mm S350 feuerverzinkte Verbundstahlbrückendielen – Zuverlässige permanente Schalung für die Autobahninfrastruktur.
