Unsere vorgefertigten Schwerlast-Stahlfabriken sind nicht nur eine Ansammlung von Stahlkomponenten – sie sind ein vollständig integriertes Struktursystem, das als einheitliches Ganzes entworfen und konstruiert wurde. Hergestellt nach den strengen Anforderungen von AISC 360, der Spezifikation des American Institute of Steel Construction für Stahlbauwerke, bietet dieses Gebäudesystem außergewöhnliche strukturelle Integrität, Designflexibilität und Baueffizienz.

Das Gebäude integriert primäre Tragwerke(geschweißte, konische Stützen und Sparren aus hochfestem Stahlblech), sekundäre Rahmen(kaltgeformte Pfetten und Riegel) und ein AISC-konformes Dachbinder-System. Jede Komponente ist so konstruiert, dass sie als kohärentes System zusammenarbeitet – wodurch Designkonflikte und Vor-Ort-Anpassungen, die bei herkömmlichen Bauweisen üblich sind, vermieden werden. Das Ergebnis ist eine Fabrik, die stabiler, schneller zu errichten und kostengünstiger ist als herkömmliche Alternativen.

AISC 360-Konformität – Der Standard für Exzellenz

AISC 360 ist der am weitesten verbreitete Standard für Stahlbauwerke im Hochbau in Nordamerika und vielen internationalen Märkten. Durch die Spezifikation eines AISC-konformen Gebäudes profitieren Sie von:
• Strukturelle Integrität – bewährte Designmethodik für Festigkeit, Stabilität und Gebrauchstauglichkeit, die sowohl LRFD(Last- und Widerstands-Faktor-Design) als auch ASD(zulässige Spannungsdesign)-Methoden
• Seismische Widerstandsfähigkeit – AISC 341 seismische Bestimmungen für erdbebengefährdete Regionen verfügbar
• Genehmigungsfähigkeit – anerkannt von Bauaufsichtsbehörden und Inspektoren weltweit
• Qualitätssicherung – klar definierte Fertigungstoleranzen und Inspektionsanforderungen
• Designflexibilität – standardisierte Verbindungsdetails und Mitglieddesignkriterien

Für Schwerlast-Fabrikgebäude – bei denen ein strukturelles Versagen erhebliche Sicherheits- und Betriebsrisiken birgt – bietet die AISC-Konformität die technische Sicherheit, die Ihr Projekt erfordert.

Vorgefertigter Vorteil – Gebaut für Geschwindigkeit und Wirtschaftlichkeit

Der vorgefertigte Ansatz verändert die Art und Weise, wie Industriegebäude geliefert werden:
• Beschleunigter Bau
PEB-Systeme können die Bauzeit um 30–50 % reduzieren im Vergleich zu herkömmlichen Methoden. Da Design, Fertigung und Standortvorbereitung parallel laufen, ist Ihr Gebäude schneller betriebsbereit – und generiert schneller Einnahmen.
• Kosteneinsparungen
Vorgefertigte Gebäude bieten 10–20 % Kosteneinsparungen gegenüber herkömmlichen Bauten durch optimierte Materialnutzung, reduzierte Feldarbeit und minimale Nacharbeiten vor Ort.
• Überlegene Qualität
Die Werksfertigung unter kontrollierten Bedingungen gewährleistet eine gleichbleibende Qualität, die die Feldfertigung nicht erreichen kann. Komponenten kommen vorgeschnitten, vorgebohrt und montagefertig an – wodurch Schneiden, Schweißen und Fehler vor Ort, die zu kostspieligen Nacharbeiten führen, entfallen.
• Geringere Lebenszykluskosten
Die Wartungsanforderungen über eine Lebensdauer von 30 Jahren liegen typischerweise 40–60 % niedriger als bei vergleichbaren traditionellen Strukturen.

Tragwerk – Konstruiert für Schwerlastleistung

Unser Fabrikgebäudesystem besteht aus drei integrierten Tragwerksebenen:

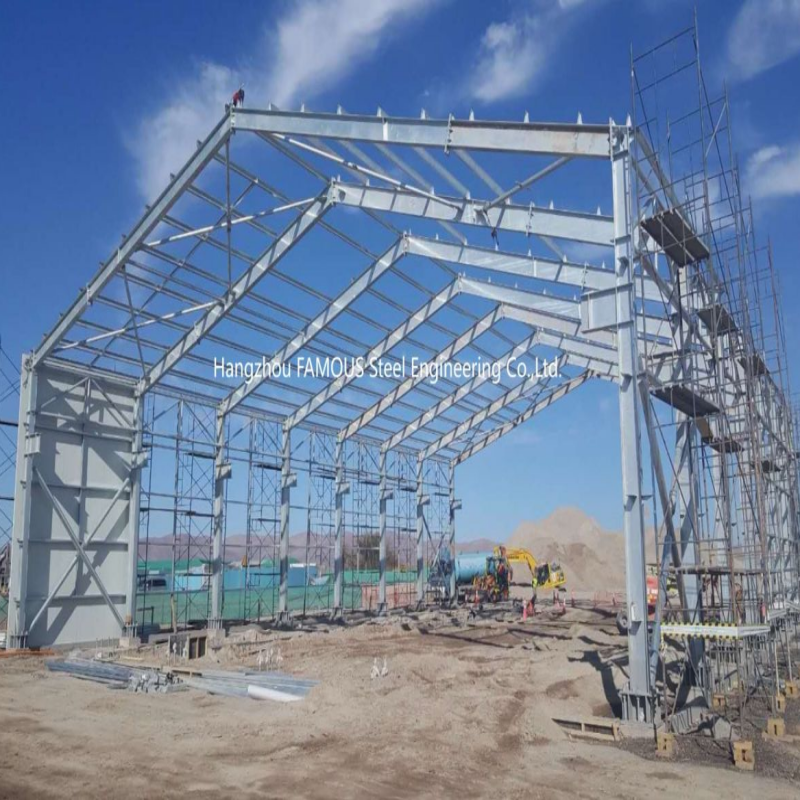

• Primäre Tragwerke
Geschweißte, konische I-Profil-Stützen und Sparren, gefertigt durch Schweißen von zwei Flanschen und einem Steg aus hochfestem Stahlblech(ASTM A572 Grad 50). Das konische Design platziert das Material präzise dort, wo die Spannungen am höchsten sind – und liefert außergewöhnliche Festigkeit bei minimaler Stahltonnage.
• Sekundäre Tragwerke
Kaltgeformte Z- oder C-Profil-Pfetten (Dach) und Riegel (Wände), typischerweise hergestellt aus G550 verzinktem Stahl. Diese Elemente tragen die Gebäudehülle und leiten Lasten auf den primären Rahmen ab.
• AISC-konformes Dachbinder-System
Der Dachbinder verfügt über eine dreieckige Gitterkonfiguration, die Lasten effizient durch axiale Kräfte überträgt – die Elemente tragen nur Zug oder Druck, wodurch Biegemomente eliminiert und die Materialeffizienz maximiert wird. Dies ermöglicht stützenfreie Innenbereiche, die an Ihr Projekt angepasst sind, und schafft offene Bodenflächen, die ideal für Produktionslinien und schwere Geräte sind.

Materialintegrität – ASTM A572 Grad 50

Warum das für Ihre Fabrik wichtig ist:
• Die höhere Streckgrenze(50 ksi gegenüber 36 ksi für herkömmliches A36) ermöglicht leichtere Profile und reduzierte Stahltonnage – was direkt die Materialkosten und die Fundamentanforderungen senkt
• Hervorragende Schweißbarkeit – geeignet für genietete, geschraubte oder geschweißte Strukturen
• Bewährte Leistung – weit verbreitet für Industriegebäude in Nordamerika und internationalen Märkten

Vollständige Mill-Test-Zertifikate (MTCs) mit Rückverfolgbarkeit der Chargennummer werden mit jeder Bestellung geliefert.

Maßgeschneidert für Ihre Fabrikanforderungen

Jede Fabrik hat einzigartige Anforderungen. Wir entwickeln jedes Gebäude individuell nach Ihren Spezifikationen:

Was wir individuell anpassen:
• Gebäudedimensionen – Spannweite, Länge, Traufhöhe
• Dachneigung und -profil – einseitig geneigt, symmetrisch oder asymmetrisch
• Stützenabstände und Feldgrößen

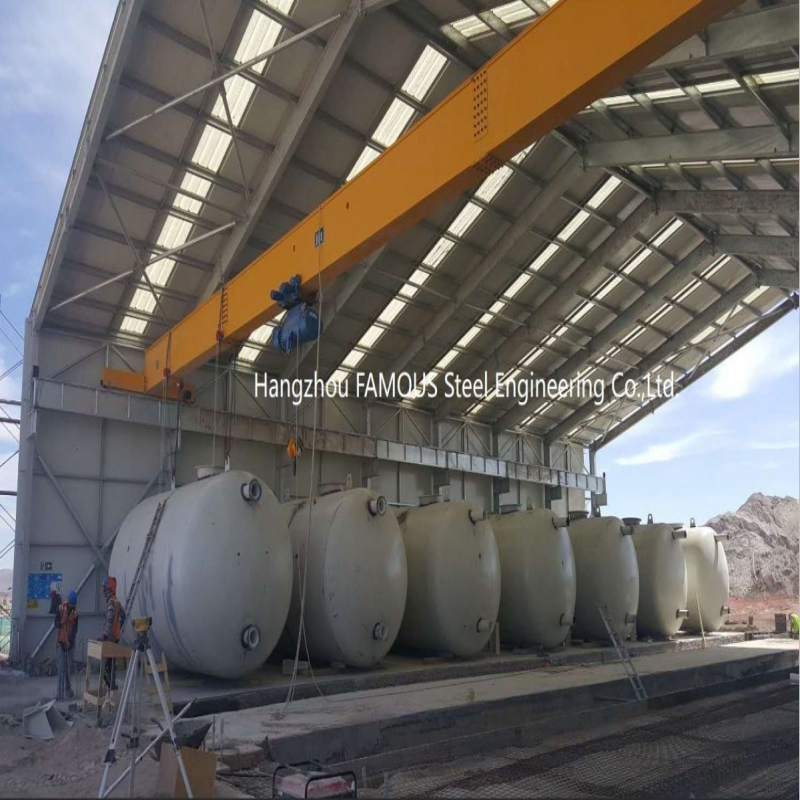

• Kranlasten – Brücken- und Portalkrane (5–50+ Tonnen)
• Eigengewicht, Nutzlast, Schnee-, Wind- und seismische Lasten (AISC 341 verfügbar)
• Zwischengeschosse und Innenwände
• Oberflächenbehandlung – Werkstattgrundierung oder feuerverzinkt (ASTM A123)

Technische Lieferungen:
• 3D-Modelle (Tekla Structures / STAAD Pro)
• Detaillierte Werkstattzeichnungen mit bemaßten Bauteilen
• Montagepläne mit schrittweiser Montageabfolge
• Verbindungsdetails für Feldverschraubung
• Ankerbolzenpläne und Fundamentreaktionsdaten

Fertigungsexzellenz – Qualität vor Ankunft am Standort

Die gesamte Fertigung erfolgt in unserer ISO 9001-zertifizierten Anlage, die eine gleichbleibende Qualität unabhängig von Wetter- oder Standortbedingungen gewährleistet:
• CNC-Schneiden & Bohren – Präzisionsausrüstung gewährleistet exakte Bauteillängen und genaue Schraubenlochpositionen gemäß AISC-Toleranzen – wodurch Nacharbeiten vor Ort entfallen.
• Jig-Montage – Komponenten werden auf speziell angefertigten Vorrichtungen montiert, um eine gleichbleibende Geometrie über alle Rahmen hinweg zu gewährleisten.
• Zertifiziertes Schweißen – alle Schweißarbeiten werden von AWS D1.1 zertifizierten Schweißern unter Verwendung zugelassener Schweißverfahrensspezifikationen (WPS) für SMAW-, GMAW- oder SAW-Verfahren durchgeführt.
• Inspektion & Prüfung – Maßprüfung anhand von Werkstattzeichnungen, Sichtprüfung aller Schweißnähte, NDT (UT/MT) an kritischen Verbindungen nach Bedarf und Überprüfung der Beschichtungsdicke.
• Probemontage – verfügbar für komplexe Projekte zur Überprüfung der Passgenauigkeit vor dem Versand.

Qualitätssicherung – Gebaut nach AISC-Standards

Wir unterhalten ein umfassendes Qualitätssystem, das mit den AISC-Anforderungen übereinstimmt:
• Vollständige Materialrückverfolgbarkeit – Chargennummern, die mit Mill-Test-Zertifikaten für jede Komponente verknüpft sind
• Zertifizierte Schweißer und Verfahren – AWS D1.1 zertifiziert mit genehmigter WPS/PQR-Dokumentation
• In-Prozess-Inspektion – Prüfungen in jeder Fertigungsphase, vom Schneiden bis zur Verpackung
• NDT-Inspektion – UT/MT nach Projektvorgaben
• Dritthersteller-Inspektion willkommen – SGS, BV, TÜV oder Ihr benannter Inspektor in jeder Phase

Vollständige Dokumentation wird mit jeder Lieferung geliefert: Mill-Test-Zertifikate, WPS/PQR, NDT-Berichte, Maßaufzeichnungen und As-Built-Zeichnungen.

Spezifikationen (anpassbar)

Alle Spezifikationen sind vollständig an Ihre Projektzeichnungen und lokalen Bauvorschriften anpassbar.

spezialisieren wir uns auf vorgefertigte Schwerlast-Stahlfabriken mit AISC-konformen Dachbindersystemen. Unsere 50.000 m² große Anlage, unser internes Ingenieurteam, das mit Tekla Structures und STAAD Pro vertraut ist, und unser ISO 9001-zertifiziertes Qualitätssystem gewährleisten zuverlässige Qualität und pünktliche Lieferung für Projekte jeder Größenordnung.Wenn Ihre Fabrik stark, vorschriftsmäßig und schneller betriebsbereit sein muss – liefern wir die komplette Stahlbaulösung, die Sie schneller dorthin bringt, ohne Kompromisse bei Qualität oder struktureller Integrität einzugehen. Lassen Sie uns Ihre Projektanforderungen besprechen.
