V
| Herkunftsort | China |
|---|---|
| Markenname | FASEC |
| Zertifizierung | ISO 9001; EN 1090; CE |
| Modellnummer | Stahlbinder |
| Min Bestellmenge | 100 MT |
| Preis | USD 1,000-1,500/MT |
| Verpackung Informationen | Seefracht (Container/Massengutschiff) |
| Lieferzeit | 10-30 Tage |
| Zahlungsbedingungen | L/C, D/A, D/P, T/T |
| Versorgungsmaterial-Fähigkeit | 2.000 – 5.000 MT/Monat |
Produktdetails
| Anwendung | Schwere Industriegebäude, Portalrahmen-Dachbalken | Designstandard | ANSI/AISC 360 (LRFD und ASD) |
|---|---|---|---|
| Abschnittstyp | Geschweißter, geschlossener Kastenabschnitt | Schweißstandard | AWS D1.1 |
| NDT | UT für Stumpfschweißnähte mit vollständiger Durchdringung; MT für Kehlnähte | Anpassung | Maßgeschneidert nach Kundenwunsch |
Produkt-Beschreibung

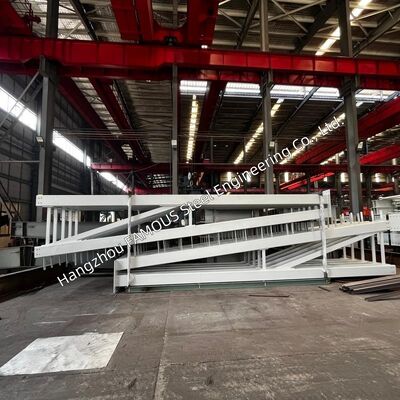

Die Die vorgefertigte Rohrträger- und Kastenprofil-Portalrahmenkonstruktion ist ein Hochleistungs-Stahlkonstruktionssystem, das für Industriegebäude mit großen Spannweiten, hoher Tragfähigkeit und schneller Bauweise maßgeschneidert ist. Dieses System kombiniert zwei ausgereifte Stahlkonstruktionslösungen: Rohrträger für die Dachkonstruktion mit hervorragendem Verhältnis von Festigkeit zu Gewicht und Langspannleistung; Kastenprofil-Rahmenelemente für vertikale und horizontale Stützen mit ausgezeichneter Biegefestigkeit und Stabilität unter schweren Kranlasten. Alle Komponenten werden vollständig im Werk vorgefertigt und vor Ort mit hochfesten Schrauben verbunden. Es ist die bevorzugte strukturelle Lösung für Produktionswerkstätten, Lagerhäuser, Logistikparks, Flugzeughangars und Schwerindustrieanlagen.
Tragwerk – Portalrahmen mit Fachwerk & Kastenprofil
Der Portalrahmen ist ein weit verbreitetes Tragwerkssystem für den Industriebau, das aus steif verbundenen Trägern und Stützen besteht, um einen integrierten tragenden Rahmen zu bilden. Unser System verwendet zwei optimierte Strukturelemente:

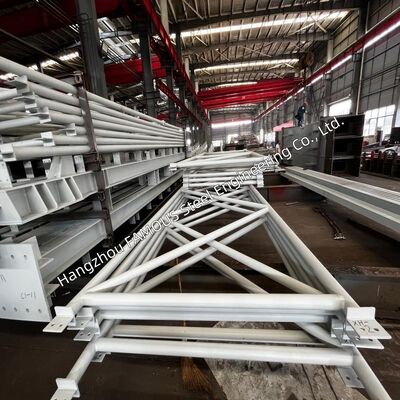

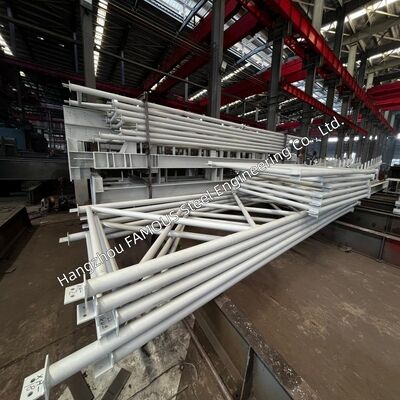

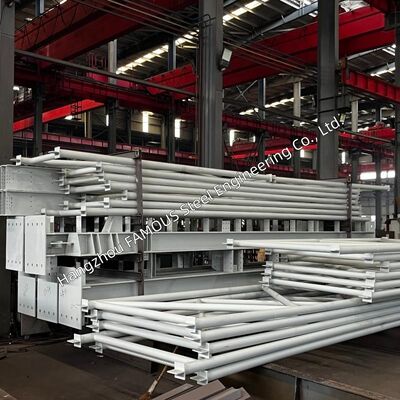

Rohrträger (Dachkonstruktion)
Hergestellt aus kreisförmigen oder rechteckigen Hohlprofilen, die in triangulierter Anordnung angeordnet sind. Der Fachwerkträger nimmt Zug- und Druckkräfte rational auf, um eine effiziente Lastverteilung zu realisieren und das Gewicht der Elemente zu reduzieren. Er eignet sich hervorragend für Langspannprojekte mit gleichmäßiger Lastübertragung. Hohlprofile bieten eine gute Torsionsbeständigkeit, geringere Windlasten und ein sauberes Erscheinungsbild im Vergleich zu offenen Stahlprofilen.

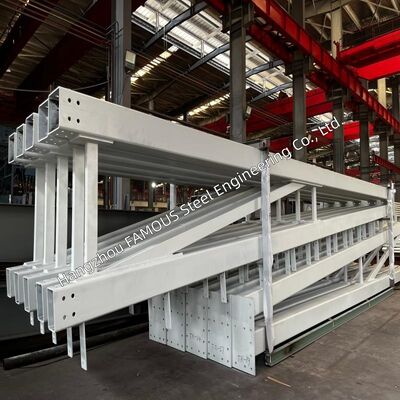

Kastenprofilträger & Stützen (Hauptstützen)
Hergestellt durch Schweißen von Stahlplatten zu einem geschlossenen rechteckigen Querschnitt. Kastenprofile behalten eine hohe Steifigkeit in beiden Richtungen, die schwere Kranlasten, Zwischengeschosslasten und seismische Kräfte aufnehmen können. Der geschlossene Querschnitt bietet eine bessere Korrosionsschutzleistung und eine ordentliche visuelle Wirkung.
Hergestellt durch Schweißen von Stahlplatten zu einem geschlossenen rechteckigen Querschnitt. Kastenprofile behalten eine hohe Steifigkeit in beiden Richtungen, die schwere Kranlasten, Zwischengeschosslasten und seismische Kräfte aufnehmen können. Der geschlossene Querschnitt bietet eine bessere Korrosionsschutzleistung und eine ordentliche visuelle Wirkung.
Konstruktionsnormen & Ingenieurkonformität
Alle Tragwerke sind so konzipiert, dass sie die folgenden Normen erfüllen:
| Norm | Geltungsbereich |
|---|---|
| GB 51022-2015 | Chinesische nationale Norm für Leichtbau-Portalrahmengebäude – umfasst Design, Fertigung und Installation |
| GB 50017-2017 | Norm für Stahlbau – allgemeine Konstruktionsanforderungen für Stahlkonstruktionen |
| ANSI/AISC 360 | Spezifikation des American Institute of Steel Construction für Stahlbauten |
| CECS 102:2002 | Technische Spezifikation für Leichtbauhallen mit Giebeldach |
Lastannahmen: Eigengewicht, Nutzlast, Windlast, Schneelast, seismische Last, Kranklast (max. 20t Brückenkran oder 3t Hängekran).
Materialgüten: Q235B, Q345B, Q355 gemäß GB/T 700 & GB/T 1591; ASTM A992 für Auslandsprojekte verfügbar.
Konstruktionssoftware: SAP2000, Tekla Structures, PKPM, 3D3S.
Materialgüten: Q235B, Q345B, Q355 gemäß GB/T 700 & GB/T 1591; ASTM A992 für Auslandsprojekte verfügbar.
Konstruktionssoftware: SAP2000, Tekla Structures, PKPM, 3D3S.
Wichtige technische Spezifikationen
| Parameter | Spezifikation / Bereich |
|---|---|
| Gebäudebreite | 20m – 50m+ (anpassbar) |
| Gebäudelänge | 20m – 200m+ (modulare Erweiterung) |
| Traufhöhe | 6m – 30m (anpassbar) |
| Stützenabstand | 6m – 12m (Standard); anpassbar für spezifische Layouts |
| Dachkonstruktion | Rohrträger – kreisförmige oder rechteckige Hohlprofile |
| Stützenprofil | Kastenprofil – geschweißte Stahlplatte, geschlossener rechteckiger Querschnitt |
| Kranleistung | Bis zu 20t Brückenkrane oder 3t Hängkrane |
| Dachneigung | 1:10 – 1:20 (typisch) |
| Konstruktionsnormen | GB 51022-2015, GB 50017-2017, AISC 360, CECS 102 |
| Materialgüten | Q235B, Q345B, Q355 (chinesische Normen); ASTM A992 (international) |
| Oberflächenschutz | Epoxidlack / Feuerverzinkung / Verwitterungsstahl |
| Verbindungsmethode | Hochfeste Schraubverbindungen – keine Schweißarbeiten vor Ort erforderlich |
Vorteile der Vorfertigung & modularen Bauweise
Alle Portalrahmenkomponenten werden vollständig im Werk vorgefertigt und als montierte Module geliefert:
- Präzise Fertigung im Werk
Fachwerkteile, Kastenrahmenprofile, Pfetten und Verbände werden mittels CNC-Schneiden, automatischem Schweißen und Präzisionsbohren unter stabilen Werkstattbedingungen bearbeitet. Garantierte Maßgenauigkeit und stabile Qualität, wodurch Fehler bei der Bearbeitung vor Ort vermieden werden. - Schnelle Montage vor Ort
Die Module werden nach dem Transport mit hochfesten Schrauben montiert. Die Schraubverbindung reduziert die Abhängigkeit vom Wetter und beschleunigt den Baufortschritt. - Verkürzte Bauzeit
Die Vorfertigung verkürzt die Montagezeit vor Ort um bis zu 50 % im Vergleich zu herkömmlichen Baumethoden. - Umfassende Kostenkontrolle
Geringere Arbeitskosten, kürzere Bauzyklen und reduzierte Kosten für die Baustellenverwaltung helfen, rund 20 % der gesamten Projektinvestition einzusparen. - Strenge Qualitätskontrolle
Kritische Schweißnähte zwischen Trägern und Stützen werden mittels Ultraschallprüfung (UT) geprüft, um die strukturelle Sicherheit zu gewährleisten. - Bequeme Erweiterung
Das modulare Design unterstützt eine einfache spätere Erweiterung. Neue Felder können mit minimalen Auswirkungen auf die bestehende Produktion hinzugefügt werden.
Anwendungsszenarien
Dieses Portalrahmensystem eignet sich für verschiedene industrielle und gewerbliche Projekte:
- Produktionsanlagen: Werkstatt für Schwermaschinenmontage, Autofabrik, Werkstatt mit Krananlage
- Lager & Logistikzentren: Hochregallager, Distributionszentrum, Kühlhaus mit flexibler Innenraumgestaltung
- Flugzeughangars: Großer stützenfreier Raum für Flugzeugwartung und -lagerung
- Wartungswerkstätten: Offener Raum mit Kran
- Landwirtschaftliche Gebäude: Lagerung von Landmaschinen, landwirtschaftliche Verarbeitungsanlage
- Gewerbliche Einrichtungen: Große Einzelhandelsgeschäfte, Messehallen, Sportstätten, die große offene Flächen benötigen
Qualitätssicherung & Zertifizierung
Eine strenge Qualitätskontrolle durchläuft den gesamten Fertigungsprozess:
- Materialrückverfolgbarkeit: Vollständige Mill Test Reports (MTRs) für alle Stahlbaumaterialien.
- Schweißnorm: Schweißnähte von zertifizierten Schweißern gemäß GB 50661 und AWS D1.1.
- ZfP-Prüfung: Ultraschallprüfung (UT) für Stumpfnähte; Magnetpulverprüfung (MT) für Kehlnähte nach Bedarf.
- Maßprüfung: Laservermessung zur Kontrolle von Einbautoleranzen und Durchbiegung.
- Oberflächenvorbereitung: Stahlsubstrat wird vor der Beschichtung auf SA 2.5 gestrahlt.
- Beschichtungsoptionen: Mehrschichtiger Epoxidlack oder Feuerverzinkung (ASTM A123 / GB/T 13912).
- Fremdüberwachung: Akzeptanz unabhängiger Inspektionen durch SGS, BV, TÜV oder vom Kunden beauftragte Gutachter.
- Zertifizierungen: ISO 9001, EN1090, CE; projektspezifische Zertifizierungen auf Anfrage erhältlich.
Fazit – Die für Leistung entwickelte Industriebaulösung
Die vorgefertigte Rohrträger- und Kastenprofil-Portalrahmenkonstruktion bietet effiziente, langlebige strukturelle Lösungen für moderne Industriegebäude. Durch die Kombination von leichten, langspannigen Rohrträger-Dachkonstruktionen und schweren Kastenprofil-Hauptrahmen werden stützenfreie Spannweiten von über 50 m erreicht, wodurch der nutzbare Raum für Produktions-, Lager- und Logistikprojekte maximiert wird.
Alle Strukturen entsprechen den Normen GB 51022-2015, GB 50017-2017 und ANSI/AISC 360. Die vollständige Vorfertigung im Werk gewährleistet zuverlässige Qualität, kontrollierbares Budget und schnelle Lieferung.
Bitte senden Sie uns Ihre Projektparameter, einschließlich Abmessungen, Krankapazität und funktionaler Anforderungen. Unser Ingenieurteam kann Ihnen innerhalb von 48 Stunden einen maßgeschneiderten Entwurf, Werkstattzeichnungen, ein Angebot und einen Zeitplan liefern. Intelligenter gebaut, schneller installiert, auf Langlebigkeit ausgelegt.
