Herstellung von Stahlbogenbrücken für Autobahnen gemäß AASHTO LRFD und AWS D1.5

  • Highway Steel Arch Bridge Fabrication Compliant with AASHTO LRFD and AWS D1.5
  • Highway Steel Arch Bridge Fabrication Compliant with AASHTO LRFD and AWS D1.5
  • Highway Steel Arch Bridge Fabrication Compliant with AASHTO LRFD and AWS D1.5
  • Highway Steel Arch Bridge Fabrication Compliant with AASHTO LRFD and AWS D1.5
  • Highway Steel Arch Bridge Fabrication Compliant with AASHTO LRFD and AWS D1.5
Herkunftsort China
Markenname FASEC
Zertifizierung AISC IBR/ABR, AWS CWI, CE (EN 1090-1 FPC)
Modellnummer Stahlbogenbrücken
Min Bestellmenge 100 m
Preis USD 1,000-1,500/MT
Verpackung Informationen Seefracht (Container/Massengutschiff)
Lieferzeit 30-60 Tage
Zahlungsbedingungen L/C, D/A, D/P, T/T
Versorgungsmaterial-Fähigkeit 5.000–15.000 MT/Jahr
Produktdetails
Brückentyp ARCH Farbe Gemalt, oder Heißbad galvanisiert
Produktname Stahlbogenbrücken Designstandards Entspricht den internationalen Brückenbauvorschriften (z. B. AASHTO, Eurocode)
Umweltauswirkungen Wenig bis mäßig, recycelbare Materialien Ästhetische Optionen Anpassbare Bogenformen und -ausführungen
Material hochfester niedriglegierter Stahl Korrosionsbeständigkeit Hoch, mit Schutzbeschichtungen
Typische Verwendungen Straßen, Eisenbahnen, Fußgängerüberwege Standard ASTM, AISI, EN, JIS
Vorlaufzeit 60 -90 Tage Tragfähigkeit Variiert je nach Design, typischerweise bis zu mehreren tausend Tonnen
Hinterlass eine Nachricht
Produkt-Beschreibung

DerHerstellung einer Autobahn-StahlbogenbrückeDer Service umfasst den kompletten Stahlüberbau fürStraßen- und Autobahnbogenbrücken– entwickelt fürVerkehrslasten, mehrspurige Decks und autobahnweite Durchfahrtshöhen. Jede Komponente ist nach Maß gefertigtAASHTO LRFDSpezifikationen gefertigt und entsprechend verschweißtAASHTO/AWS D1.5 Brückenschweißcode.

Ob Sie ein benötigenSchubbogen oder gebundener Bogen, ASingle-Span oder Multi-SpanÜberquerungen von Flüssen, Tälern oder Autobahnen, wir fertigen für SieKonstruktionszeichnungen, mit vorbereiteter Material- und Schweißdokumentation für Ihre Projektdatei.

Was wir herstellen



Komponente Beschreibung Typische Konfiguration

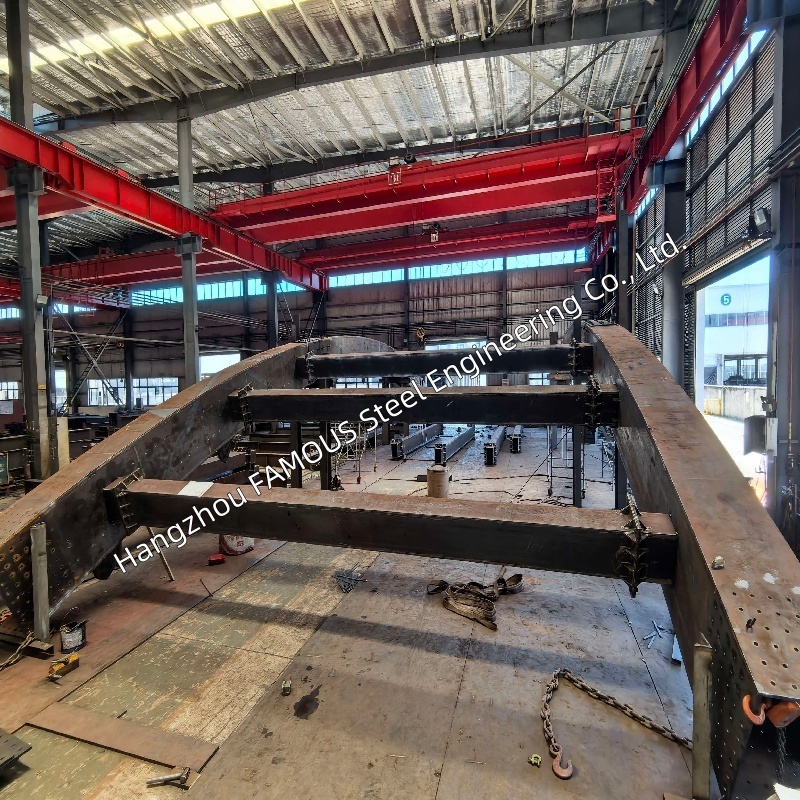

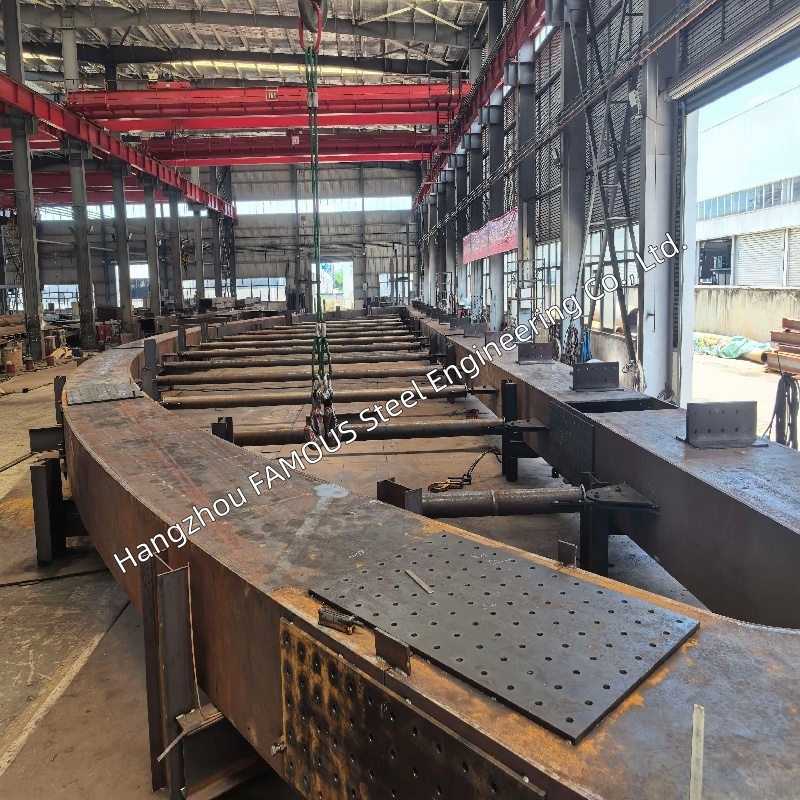

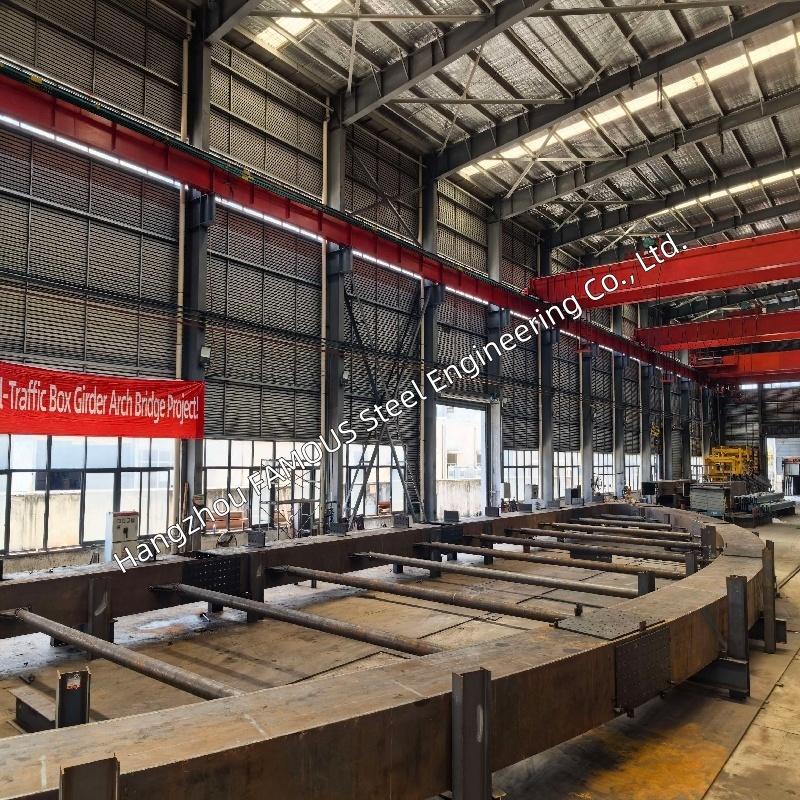

Bogenrippen Primär tragende Bogenelemente GeschweißtKastenprofile aus Stahlmit Längsversteifungen

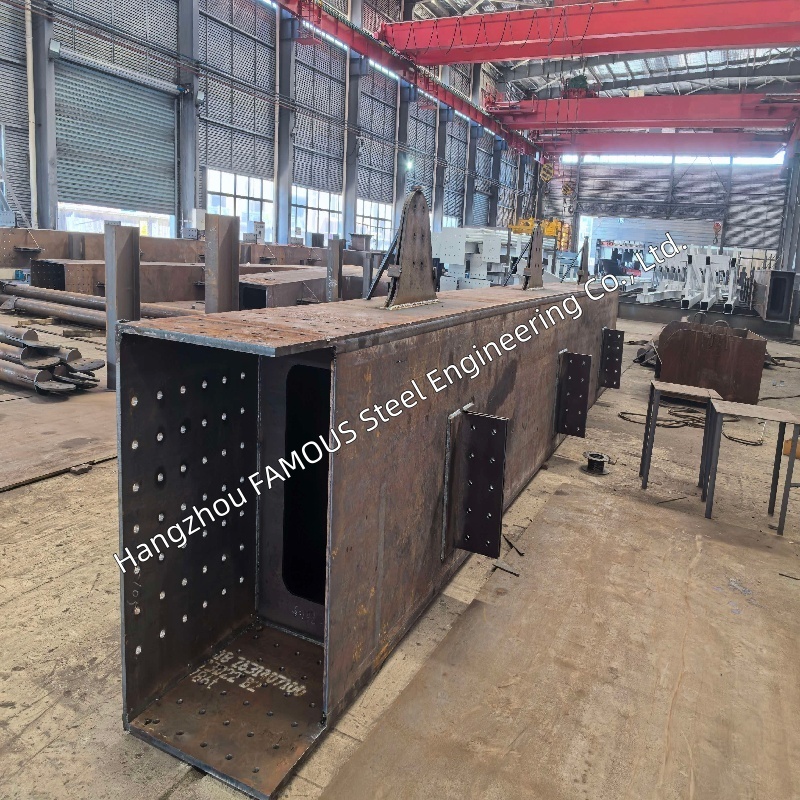

Kastenträger/Träger Längsträger, die die Fahrbahndecke tragen Einzelzelle oder Mehrzellegeschweißte Stahlkastenprofile
Straßenbelag Decksystem fürmehrspuriger Autobahnverkehr Orthotropes Stahldeckfür Asphalt-Verschleißflächen

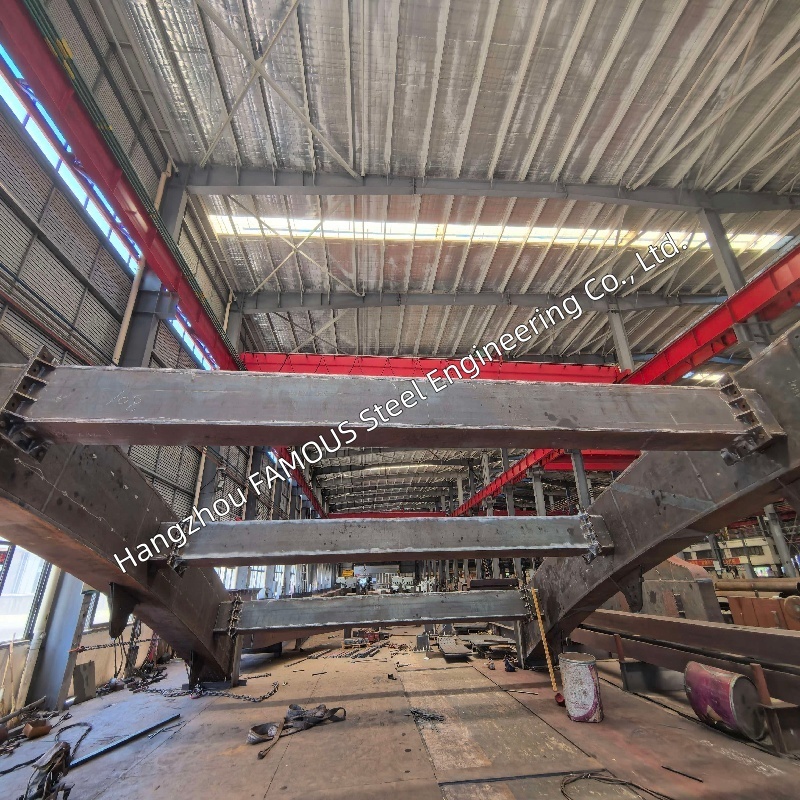

Querträger Seitliche Verbindung zwischen Bogenrippen Stahlkasten oder I-Profil,geschweißt oder verschraubt
Kleiderbügel / Hosenträger Vertikale oder geneigte Elemente zum Deck Strang- oder Stangenaufhängermit Schraubankerverbindungen
Verstrebungen und Streben Sekundärelemente für seitliche Stabilität Stahlstreben oder I-Träger,geschweißt oder verschraubt
Basis- und Verbindungsplatten Komponenten an Fundamenten verankern Grundplatten mit Ankerbolzen



Herstellung von Stahlbogenbrücken für Autobahnen gemäß AASHTO LRFD und AWS D1.5

Lösungen für Straßendecks

  • Mehrspurbreite:Träger und Deck nach Ihren Wünschen gefertigtFahrbahnbreite und Fahrspurkonfiguration.

  • Verschleißfläche: Orthotropes StahldeckvorbereitetAsphalt- oder Beton-Verschleißfläche.

  • Geländer & Absperrungen:Rückstellung fürAutobahnleitplanken und Sicherheitsbarrierenan Deckkanten.

  • Dehnungsfugen: Deckverbindungenund Lagerdetails, die für die Bewegung unter Straßenlasten ausgelegt sind.

  • Stufenweise Erektion: Segmentbogenrippen und Trägerhergestellt fürHebearbeiten vor Ort– ideal für Flüsse und tiefe Täler, wo ein vollständiges Lehrgerüst unpraktisch ist.

Standards und Zertifizierung

  • AASHTO LRFD— Entwurf des Last- und Widerstandsfaktors; Entwurfs- und Fertigungsgrundlage für alle Brückenkomponenten

  • AASHTO/AWS D1.5— Brückenschweißvorschriften; deckt alles abSchweißen, WPS/PQR, Schweißerqualifikation und -inspektion

  • ASTM A709— Baustahl für Brücken; Flansche, Stege und VersteifungenKlasse 50 / 50 W / HPS 70 Wwie angegeben

  • AISC IBR / ABR— Zertifizierter Brückenbauer;Werkszertifizierungfür größere und fortgeschrittene Brückenarbeiten

  • AWS CWI— Zertifizierter Schweißinspektor;SchweißinspektionAbdeckung

  • AISC FCE— Befürwortung der Bruchkontrolle; fürbruchkritische Glieder(auf Anfrage)

Materialoptionen

  • Bogenrippen und Kastenträger: ASTM A709 Gr. 50 / 50W— Güteklasse 50W für witterungsbeständige Stahlanwendungen

  • Straßenbelag: ASTM A709 Gr. 50Versteifte Platte für orthotrope Decks

  • Versteifungen und Verbindungen: ASTM A709Sorten wie in den Werkstattzeichnungen angegeben

  • Verwitterungsfinish:SelbstschützendCorten-StilStahl für freiliegende Konstruktionen

Herstellung von Stahlbogenbrücken für Autobahnen gemäß AASHTO LRFD und AWS D1.5

Herstellung und Qualitätskontrolle

Jedes Autobahn-Bogenbrückenprojekt folgt einemdokumentierter Fertigungsablauf:

  1. Vorbereitung der Shop-Zeichnung— Detaillierte Zeichnungen für Komponenten,Sturz, Sweep und Verbindungen.

  2. Materialbeschaffung—ASTM A709-StahlmitMühlentestberichte.

  3. Schneiden, Formen und Anpassen- ZuAASHTO LRFD Fertigungstoleranzen.

  4. Schweißen und Inspektion— ProD1.5 qualifiziertes WPS/PQR,geprüfte Schweißer;AWS CWIInspektion mitNDTwie angegeben.

  5. Oberflächenbehandlung—Kugelstrahlen, Grundieren, Lackierenoder Verwitterungsfinish.

Dokumentationspaket

Jede Lieferung beinhaltet:Werksprüfberichte, WPS/PQR, Schweißerzertifikate, Schweißkarten, NDT-Berichte, Maßkontrollprotokolle, Bestandszeichnungen und Packlisten– bereit für Ihre Projektdatei.

Warum sollten Sie sich für FASECbuilding entscheiden?

BeiHangzhou FAMOUS Steel Engineering Co., Ltd. (FASECbuilding), wir bringenüber 20 Jahre ErfahrungInStahlbrücken und Stahlkonstruktionenund exportiert nachmehr als 100 Länder und Regionen, spezialisiert aufStahlbrücken, Fabrikgebäude, Fachwerkträger, Verbundbodenbeläge und kundenspezifische Stahlkomponenten. Wenn Sie mit uns zusammenarbeiten, erhalten Sie:

  • AASHTO LRFD- und AWS D1.5-konforme Fertigung— dokumentiert und nachvollziehbar

  • AISC IBR/ABR-zertifiziertes Werkfür den Brückenbau

  • AWS CWI-Inspektionbei allen Schweißarbeiten

  • OEM/ODM– nach Ihren Zeichnungen gebaut, nicht nach einem Katalog

  • Segmentfertigungfürstufenweise Montage vor Ort

  • Exportverpackung und weltweiter Versandmit voller Logistikunterstützung

Schicken Sie uns IhreZeichnungen und erforderliche Normheute für einenkostenloses Angebot und technischer Vorschlag—Hangzhou FAMOUS Steel Engineering Co., Ltd. (FASECbuilding)ist bereit, Ihr zu bauenAutobahn-Stahlbogenbrückeder richtige Weg.

Herstellung von Stahlbogenbrücken für Autobahnen gemäß AASHTO LRFD und AWS D1.5
