Stahlaussteifung in ausgesteiften mehrgeschossigen Rahmen

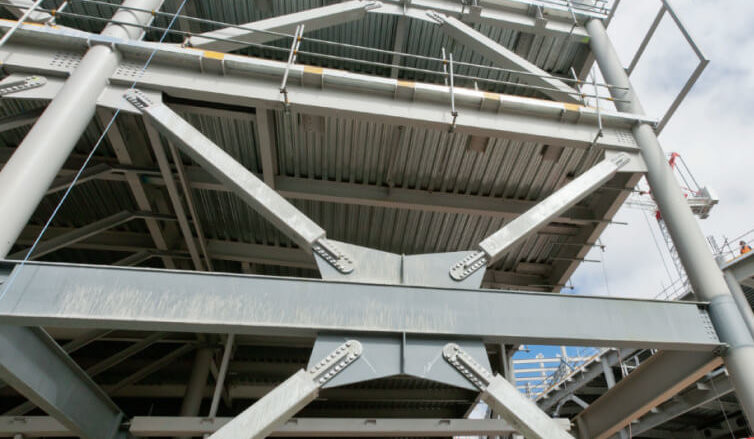

Stahlaussteifungen innerhalb einer mehrstöckigen Stahlanordnung mit Aussteifung können in zwei Typen eingeteilt werden;horizontale Aussteifung und vertikale Aussteifung.

Horizontale Aussteifung:

Wenn seitliche Kräfte auf einen ausgesteiften Rahmen einwirken, werden die Kräfte zunächst von der Gebäudehülle und dann von der horizontalen Aussteifung aufgenommen, die sie anschließend auf die vertikale Aussteifung überträgt, von wo aus sie das Fundament erreichen.Die Hauptfunktion einer horizontalen Aussteifung besteht darin, einen Weg oder Lastpfad bereitzustellen, über den alle einwirkenden Querkräfte das Fundament erreichen.Daher sind horizontale Aussteifungen auf der horizontalen Ebene jeder Geschossebene vorgesehen. Es gibt zwei Formen horizontaler Aussteifungen, die innerhalb eines mehrgeschossigen Stahlaussteifungsrahmens vorgesehen werden können.Diese sind:

• Membran
• Dreieckige Verstrebungen

Ein Zwerchfellist der Teil einer Struktur, der in seiner Ebene für die Aussteifung sorgt.In der Regel handelt es sich dabei um Bodenplatten oder Dachverkleidungen, es können aber auch vertikale Verkleidungselemente vorliegen.Bei Stahlrahmen werden die Membranen an den vertikalen Verstrebungen der Struktur befestigt, die für seitliche Stabilität sorgen.Ortbetonplatten, Metalldecks und Holzböden sind allesamt ausgezeichnete Formen von Membranen, auch wenn sie manchmal eine Prüfung auf ausreichende Festigkeit erfordern, um den aufgebrachten seitlichen Lasten standzuhalten.Wenn keine ausreichend steife Membran vorhanden ist,Horizontale Aussteifungin Form einer Stahlaussteifung verwendet werden.Die Aussteifungen sind in Form eines modifizierten Warren-Fachwerks oder des modifizierten Fink-Fachwerksformats angeordnet, wie in gezeigtFigur 2.Das modifizierte Fink-Fachwerk ist besser für die Zugaussteifung geeignet.In beiden Fällen fungieren der Boden oder die Balken als Teil des horizontalen Stabilitätssystems und müssen daher zusätzlich zu Biegung und Scherung auch für Zug oder Druck ausgelegt sein.

Vertikale Aussteifungenbestehen aus diagonalen Aussteifungselementen in der vertikalen Ebene der Struktur, die in beiden orthogonalen Richtungen des Stahlrahmens vorgesehen sind.Dieser Teil des Aussteifungssystems ist für die Übertragung der einwirkenden Querkräfte auf das Fundament verantwortlich.Sie werden in der Regel durch die Verstrebung zweier Stützenreihen von Grund auf bereitgestellt, genau wie bei einem vertikalen auskragenden Fachwerk.Damit eine vertikale Aussteifung wirksam ist, muss sie auf jeder Geschossebene über die gesamte Höhe des Stahlrahmens vorgesehen werden.

Stützung oder Aussteifungist der Bau einer temporären Struktur zur vorübergehenden Unterstützung einer unsicheren Struktur.Diese Stützwände seitlich.Verbau

kann verwendet werden, wenn Wände ausbeulen, wenn Wände aufgrund ungleichmäßiger Setzung des Fundaments reißen und Reparaturen an der gerissenen Wand durchgeführt werden müssen,

wenn eine angrenzende Struktur abgerissen werden muss, wenn Öffnungen in einer Wand neu gemacht oder vergrößert werden sollen.

Typ:modulares GebäudeKundenspezifisches ICF-Verstrebungssystem für Stahlkonstruktionen mit Metallverbau

Material: Stahl

Anwendung: Hausbau

Funktion: Energiesparend

Oberflächenbehandlung: Feuerverzinkt

ICF-Verstrebungssystem:

U-Kanal-Länge: 2700 mm, Breite: 135 mm, beidseitige Höhe: 60 mm, Wandstärke: 3 mm, am unteren Ende eine Platte mit 16 mm Loch geschweißt

Stützfuß: Φ 38 mm, Länge 1500 mm + Φ 32 mm, 1500 mm Länge, Wandstärke: 2 mm (insgesamt 3000 mm Länge)

Dreieckige Halterung: 40 mm x 40 mm, Wandstärke: 2 mm

Geländerpfosten: 40*40* L:1100 mm * Wandstärke 2 mm

Selbstsichernde Stifte: 3 Stück

Expansionsschrauben: 3 Stück

Verstärkungsschrauben: 2 Stück

Unsere isolierte Betonformaussteifung ist ein führender Innovator auf dem Gebiet hochwertiger, benutzerfreundlicher ICF-Aussteifungssysteme.ICF-Zahnspangen sind langlebig

für isolierten Beton Schnellere Einrichtung mit der Mess- und Einstellmöglichkeit in einem Schritt.Verfügbare Transport- und Lagerkisten bieten Platz für 24 ICF-Klammern und

sind stapelbar und in verschiedenen Standard- oder Sonderfarben erhältlich.
