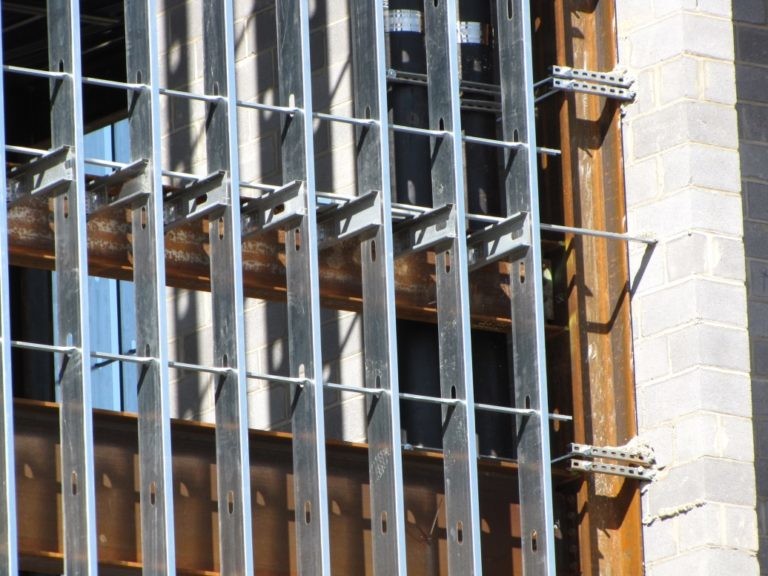

CFS Vorhangfassadenbolzen, Stahlclip und Überbrückungsstrebe, feuerverzinkt

CFS-Stahlklammer und Überbrückungsstrebe für Vorhangfassaden

Während die Berücksichtigung der Aussteifung für jedes Strukturelement wichtig ist, gilt dies insbesondere für dünne, einfach symmetrische Rahmenelemente aus kaltgeformtem Stahl (CFS) wie Wandpfosten.Ohne die richtige Berücksichtigung der Aussteifung könnte es zu übermäßiger Knickung oder sogar zum Versagen kommen.Eine Aussteifung ist erforderlich, um einem Knicken aufgrund axialer oder seitlicher Belastungen außerhalb der Ebene oder einer Kombination aus beidem standzuhalten.

Die stahlverstrebte Konstruktion ist aus mehreren Gründen eine praktischere Verstrebungsmethode.Erstens bleiben die Wandpfosten während des Baus viele Monate lang unbedeckt, sind aber erheblichen Baulasten ausgesetzt. Dies gilt insbesondere für tragende, mittelhohe Konstruktionen.Zweitens können einige Verkleidungsprodukte, einschließlich Gipskartonplatten, leicht beschädigt werden und ihre Wirkung verlieren, wenn sie Wasser oder Feuchtigkeit ausgesetzt werden.Drittens können durch mechanische Abstützung deutlich höhere Abspannlasten erreicht werden.

Es gibt zwei Methoden zur Aussteifung von CFS-Bolzen, wie im Committee on Framing Standards (COFS) S211 „North American Standard for Cold-Formed Steel Framing – Wall Stud Design“ Abschnitt B1 des American Iron and Steel Institute (AISI) vorgeschrieben.Eines davon ist mit einer Ummantelung verstrebt, das andere ist mit einer Stahlverstrebung ausgestattet.

Das Design mit Ummantelungsverstrebungen weist Einschränkungen auf, ist jedoch eine kostengünstige Methode zur Versteifung von Bolzen, da die Ummantelung normalerweise an Wandpfosten befestigt wird.Diese Entwurfsmethode basiert auf der Annahme, dass die Schalungsverbindungen zum Bolzen die Verstrebungspunkte sind und daher durch die Festigkeit der Verbindung zwischen Schalungsbefestigung und Bolzen begrenzt sind.Aufgrund dieser Einschränkung muss der Designer in den meisten praktischen Situationen eine Konstruktion mit Stahlstreben verwenden.AISI S211 schreibt eine maximale nominale axiale Bolzenlast für Gipskartonummantelungen vor, bei denen der Abstand der Befestigungselemente in der Mitte nicht mehr als 12 Zoll beträgt.AISI S211 Abschnitt B1 und der Kommentar besprechen die Entwurfsmethode und -annahmen und zeigen, wie die Festigkeit der Ummantelungsaussteifung bestimmt wird.

Stützung oder Aussteifungist der Bau einer temporären Struktur zur vorübergehenden Unterstützung einer unsicheren Struktur.Diese Stützwände seitlich.Verbau

kann verwendet werden, wenn Wände ausbeulen, wenn Wände aufgrund ungleichmäßiger Setzung des Fundaments reißen und Reparaturen an der gerissenen Wand durchgeführt werden müssen,

wenn eine angrenzende Struktur abgerissen werden muss, wenn Öffnungen in einer Wand neu gemacht oder vergrößert werden sollen.

Typ:modulares GebäudeKundenspezifisches ICF-Verstrebungssystem für Stahlkonstruktionen mit Metallverbau

Material: Stahl

Anwendung: Hausbau

Funktion: Energiesparend

Oberflächenbehandlung: Feuerverzinkt

ICF-Verstrebungssystem:

U-Kanal-Länge: 2700 mm, Breite: 135 mm, beidseitige Höhe: 60 mm, Wandstärke: 3 mm, am unteren Ende eine Platte mit 16 mm Loch geschweißt

Stützfuß: Φ 38 mm, Länge 1500 mm + Φ 32 mm, 1500 mm Länge, Wandstärke: 2 mm (insgesamt 3000 mm Länge)

Dreieckige Halterung: 40 mm x 40 mm, Wandstärke: 2 mm

Geländerpfosten: 40*40* L:1100 mm * Wandstärke 2 mm

Selbstsichernde Stifte: 3 Stück

Expansionsschrauben: 3 Stück

Verstärkungsschrauben: 2 Stück

Unsere isolierte Betonformaussteifung ist ein führender Innovator auf dem Gebiet hochwertiger, benutzerfreundlicher ICF-Aussteifungssysteme.ICF-Zahnspangen sind langlebig

für isolierten Beton Schnellere Einrichtung mit der Mess- und Einstellmöglichkeit in einem Schritt.Verfügbare Transport- und Lagerkisten bieten Platz für 24 ICF-Klammern und

sind stapelbar und in verschiedenen Standard- oder Sonderfarben erhältlich.
